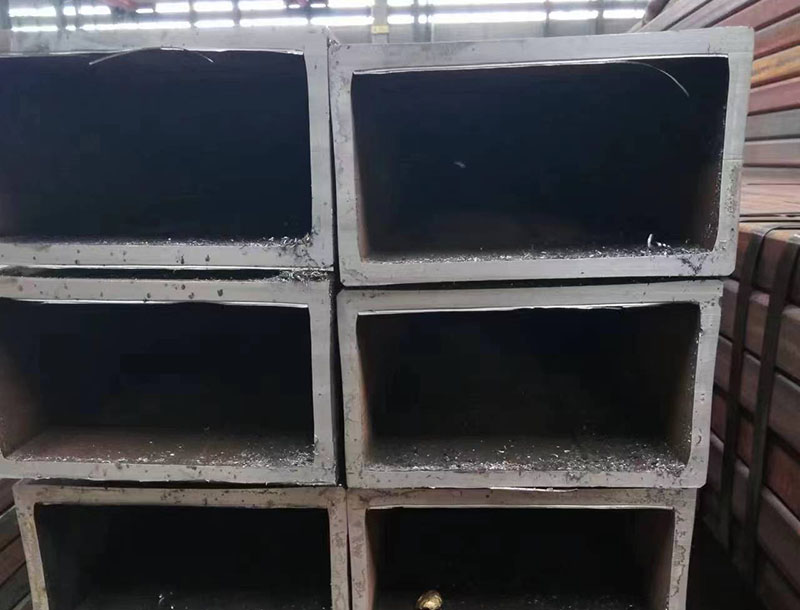

Q355D矩形管设计方案

　　一、设计目标与核心原则

　　目标

　　确保结构安全可靠，满足承载、刚度及稳定性要求。

　　优化材料用量，降低工程成本。

　　适应Q355D钢材特性(高强度、低温韧性、焊接性)。设计原则

　　安全性：遵循《钢结构设计标准》(GB 50017-2017)。

　　经济性：合理选型，避免过度设计。

　　可施工性：便于加工、运输与安装。

　　二、Q355D矩形管选型与参数设计

　　截面尺寸设计

　　跨度6米的桁架杆件：选100×50×6mm(理论重量4.46 kg/m)。

　　重型机械框架：选200×100×8mm(理论重量18.09 kg/m)。

　　长宽比：建议长边 a 与短边 b 之比 ≤ 2.5，避免局部失稳。

　　壁厚 t：根据荷载计算，一般 t≥6 mm(承载结构)。

　　示例：力学性能校核

　　强度计算：

　　σ=AN≤f(轴心受压)σ=WM≤f(弯曲)其中 $ f = 345 $ MPa(Q355D屈服强度)，$ A $ 为截面积，$ W $ 为截面模量。

　　稳定性计算：

　　长细比 λ=iμl≤[λ](查表确定容许值)。连接设计

　　焊接：优先采用全熔透对接焊缝，焊缝强度不低于母材。

　　螺栓连接：高强螺栓(10.9级)，预紧力需满足规范要求。

　　三、典型应用场景与设计方案

　　建筑结构(如厂房桁架)

　　最大弯矩 M=8ql2=80.8×122=14.4 kN·m。

　　截面模量 W=6150×1002−134×842=1.87×105 mm³。

　　弯曲应力 σ=1.87×10514.4×106=77 MPa < 345 MPa(安全)。

　　跨度：12米，荷载：0.5 kN/m²(活载)+ 0.3 kN/m²(恒载)。

　　选型：150×100×8mm(理论重量14.13 kg/m)。

　　设计参数：

　　计算示例：桥梁结构(如人行天桥)

　　长细比 λ=58.920000=339.6(需验算整体稳定系数 φ)。

　　若 φ=0.8，则容许应力 φf=276 MPa > 实际应力(安全)。

　　跨度：20米，荷载：5 kN/m(人群荷载)。

　　选型：200×150×10mm(理论重量28.26 kg/m)。

　　设计参数：

　　稳定性校核：机械结构(如起重机臂架)

　　需进行有限元分析(FEA)，确保应力幅 ≤ 疲劳许用值(参考GB 50017附录)。

　　臂长：15米，起重量：10吨。

　　选型：250×150×12mm(理论重量35.33 kg/m)。

　　设计参数：

　　疲劳强度：

　　四、Q355D矩形管设计优化策略

　　轻量化设计

　　采用变截面设计(如桁架杆件分段变壁厚)。

　　示例：跨中壁厚10mm，支座处壁厚12mm，减重约15%。防腐与耐久性

　　表面处理：热镀锌(厚度≥85μm)或环氧富锌底漆+聚氨酯面漆。

　　连接部位：涂装前打磨至St3级，焊缝处补涂。经济性对比

　　五、设计注意事项与风险控制

　　低温环境设计

　　寒冷地区需校核低温冲击韧性(-20℃冲击功≥34J)。

　　避免焊缝集中，防止低温脆断。

　　焊接质量控制

　　焊工持证上岗，焊缝探伤比例≥10%(一级焊缝)。

　　预热要求：板厚≥25mm时，预热至100~150℃。

　　运输与安装

　　长管材需捆绑加固，防止变形。

　　安装时采用临时支撑，避免失稳。

　　六、总结与推荐

　　核心结论

　　Q355D矩形管适用于高强度、低温韧性要求的场景(如寒冷地区建筑、桥梁、机械)。

　　选型需平衡强度、刚度与经济性，推荐优先选用标准规格(如100×50×6mm、200×100×8mm)。

　　推荐方案

　　建筑桁架：150×100×8mm，理论重量14.13 kg/m。

　　桥梁主梁：200×150×10mm，理论重量28.26 kg/m。

　　机械臂架：250×150×12mm，理论重量35.33 kg/m。

　　下一步建议

　　委托专业机构进行有限元分析(FEA)，验证关键节点应力。

　　编制详细施工图，明确加工、焊接与防腐要求。

　　通过科学选型与精细化设计，Q355D矩形管可显著提升结构性能，同时降低全生命周期成本。
